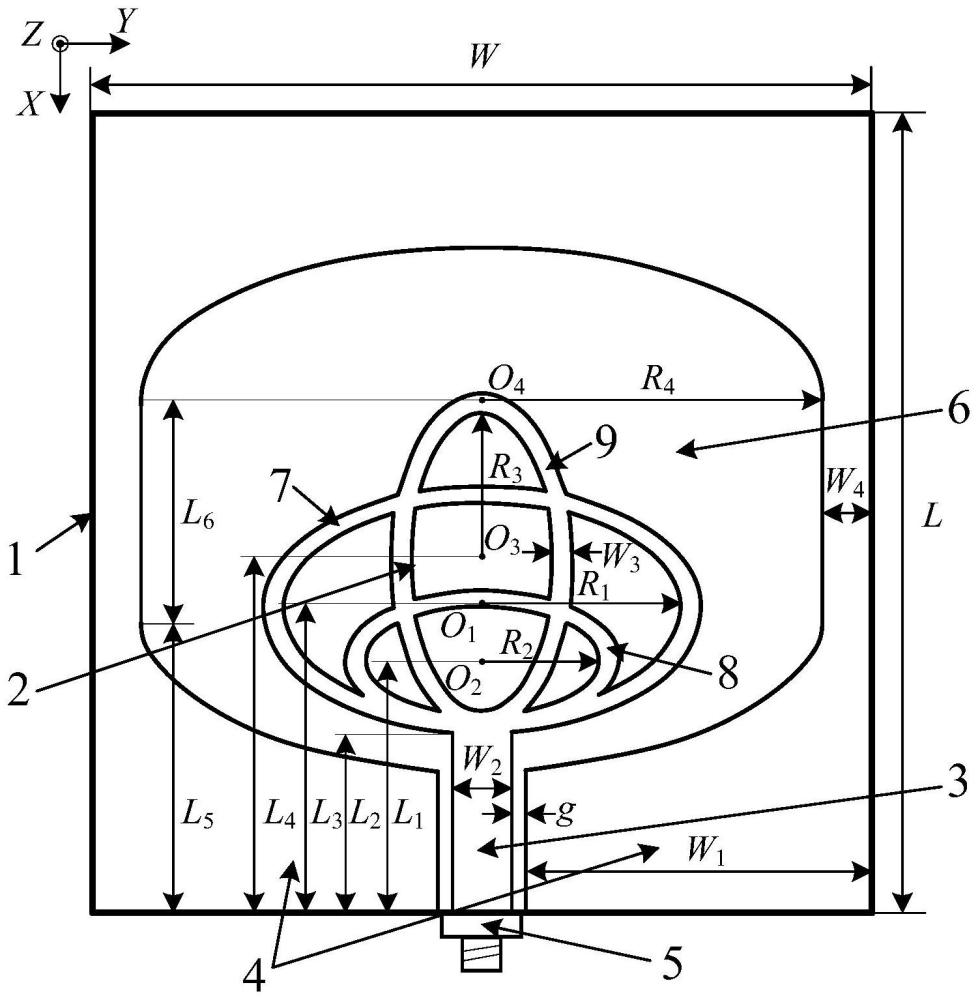

一種橢圓環組合形三寬頻平面縫隙天線
本發明公開了一種橢圓環組合形三寬頻平面縫隙天線,由介質基板、印制在介質基板上的橢圓環組合形饋源終端、矩形共面波導饋線、橢圓縫隙地板和外接的同軸接頭構成。橢圓環組合形饋源終端由三個環寬相同的橢圓環巧妙的組合而成,從而激勵起三個不同的輻射頻帶,使天線具有三寬頻特性,通過調整三個橢圓環的尺寸可以調節三個頻帶的中心頻率和帶寬,采用橢圓縫隙地板可以調節天線在中低頻段的阻抗匹配特性,橢圓縫隙地板形成的以橢圓形為基形的寬縫隙可以進一步減小天線的設計尺寸。本發明具有三寬頻特性,天線結構簡單,加工方便,各頻段的輻射特性和增益特性良好,適用于WiMAX、WLAN和X頻段小型多頻帶無線通信系統。
吉林醫藥學院
授權發明
